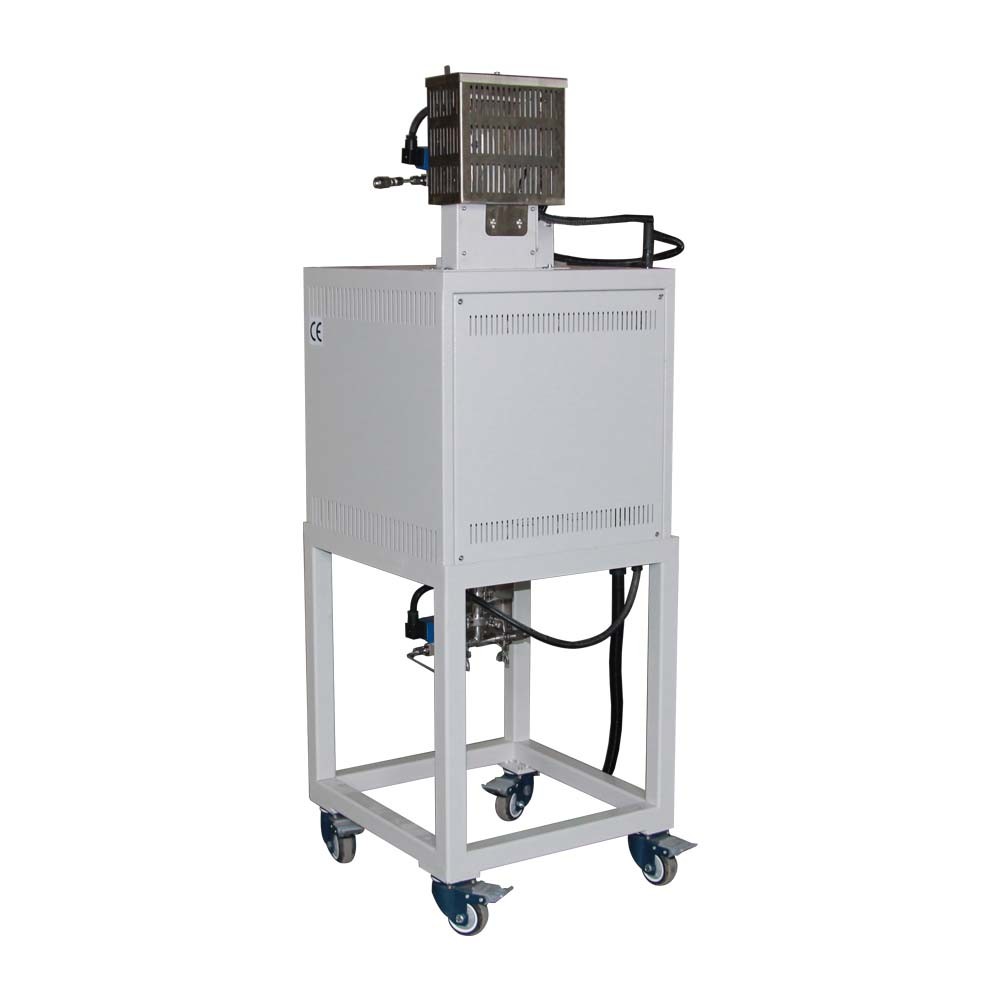

Вертикальная водородная трубка 1400°C с устройством зажигания и алюминиевой трубой OD40

Обзор продукции

PTV D40/300/14 - это индивидуальная вертикальная водородная трубная печь с автоматическим перемещением газа PLC и зажиганием хвостового газа.Температура вертикальной трубной печи контролируется высокоточным контроллером мощности SCR с точностью +/-1C и 32 сегментами программОн предназначен для тепловой обработки различных типов новых материалов при водородном или других газовых условиях до 1400 °C.

Основные особенности

• Tmax 1400°C
• Единая зона нагрева, вертикальная водородная атмосфера трубчатая печь
• отдельный кабинет управления, водородная атмосфера
• Полностью автоматическая система замены газа с управлением ПЛК и устройство H2ignition
• Оснащает односторонний клапан и тормозный клапан для работы с безопасностью H2
• Термопары типа S
• Мощные нагревательные элементы SiC типа U, скорость нагрева
• Вакуумные герметические фланцы SS304 с клапанами и давкометром
• 990,5% Алюминовая трубка
• Цифровой программируемый PID 32 сегмента с точностью +/-1C
• Стандарт CE

Меры безопасности

• Встроенный амперметр и двойные вольтметры для простого мониторинга и устранения неполадок.
• Защита от перегрева отключает печь, если температура выходит за пределы допустимого диапазона (см. руководство контроллера) или когда термопары сломаны или неисправно функционируют.
• Защита от отключения питания возобновляет работу печи сразу после момента отключения, когда электричество восстанавливается.
• Контроль PID на основе микропроцессора обеспечивает оптимальный тепловой процесс с минимальным превышением

Подробная информация о продукции

Вертикальная водородная труба для печи с одной зоной нагрева 1400°C

• Вертикальная водородная трубка печи в основном состоит из семи частей: корпуса печи, алюминиевой трубы, уплотнительных фланцев частей, системы подачи газа, системы зажигания,Система управления температурой с помощью ПЛК и мобильная поддержка
• Внешняя стальная оболочка печи обрабатывается маринованием и фосфатированием, покрытие порошковым покрытием на поверхности, коррозионная и окислительная стойкость, встроенный охлаждающий вентилятор,температура поверхности Rt+45°C
• Выдающийся внешний вид, соответствие ISO, CE

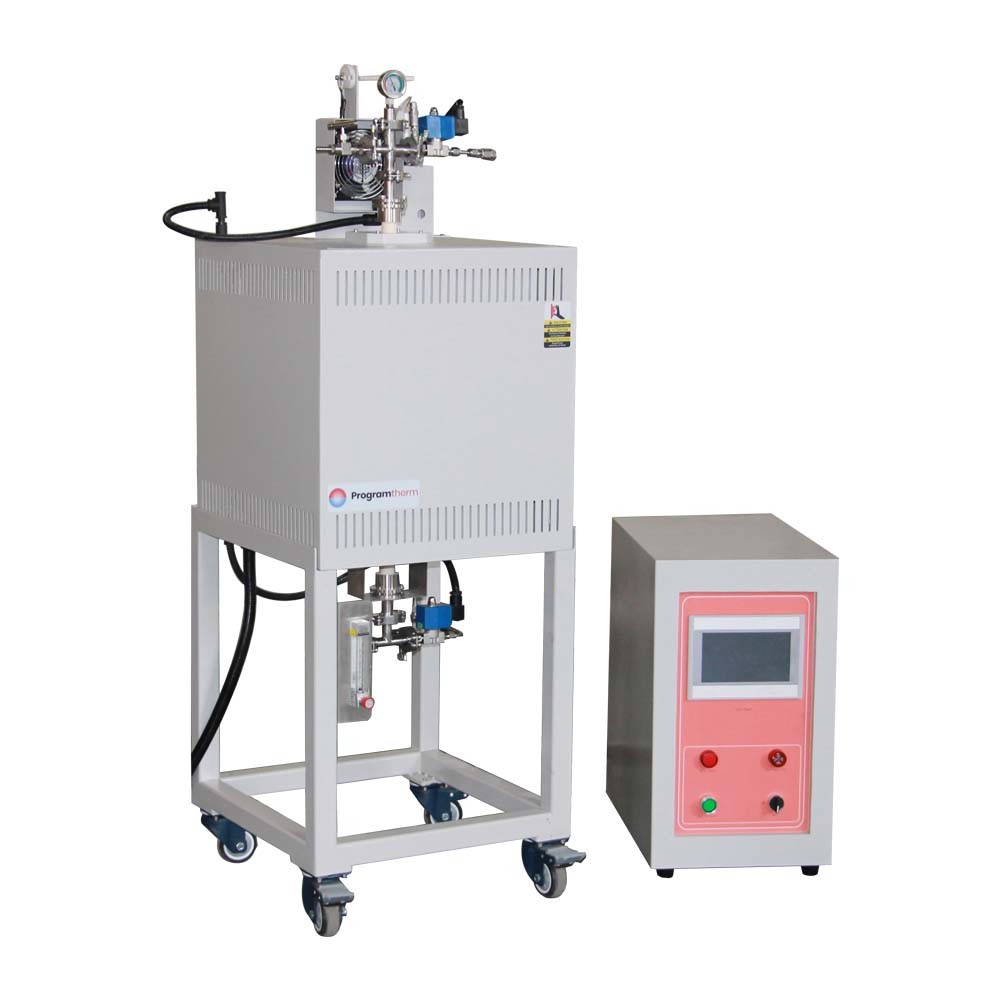

Система управления ПЛК для вертикальной водородной трубной печи на 1400 °C

• 7 дюймовая сенсорная панель, индивидуальный кабинет управления
• Автоматическое смещение газа и зажигание хвостового газа с помощью ПЛК
• Оснащенные модулем дистанционного управления

Двуканальная система подачи газа

• Оснащенные быстрооткрывающимися фланцевыми принадлежностями SS304 для быстрой загрузки и разгрузки материалов, запечатанные герметическими кольцами из фторной резины, устойчивой к высоким температурам
• Соленоидный клапан для заполнения газа. Впуск и выход воздуха принимает G1 / 4 дюймовый воздушный сосуд пагоды, который может быть подключен к трубе из PTFE с наружным диаметром 8 мм. Максимальный вакуум может достигать 10 * -7 торр
• Оснащенные регулируемыми скобками фланца для обеспечения безопасной и стабильной работы трубы печи

Устройство для зажигания водородом

• Оборудовать водородное устройство, уменьшающий газ сжигается на газовом выходе
• Когда термопары обнаруживают, что температура ниже установленного значения (на 200-300 градусов), он снова зажигается.и он будет заполнен азотом для защиты, что безопасно и надежно.
• Двойные соединения феррулы; газовый плавучий потокомер, скорость потока регулируется диапазоны 60-600 мл/мин
• Доступные газы: N2, Ar, H2, CO и т.д.

Примечание: при заполнении газа-уменьшителя необходимо установить контрольные клапаны, односторонние клапаны, системы очистки выхлопных газов и т.д.

Технические спецификации

Примечания к заявке

• Давление трубки печи должно быть ниже 0,02 МПа
• Источник газа должен оснащать клапан понижающего давление
• Перед заполнением редукционных газов, таких как H2, должны выкачивать воздух из трубы
• При заполнении газов из газового входа в трубу, следует убедиться, что газовый выходный клапан открыт

Сравнение размеров
