1700C Высоковакуумная трехзоновая трубная печь CVD трубная печь с водяными фланцами охлаждения

Обзор продукции для трубной печи 3-х зон

PTC D100/1500/17/3 - это сертифицированная CE трубная печь OD100mm с тремя зонами с полным вакуумным уплотнительным фланцем и устройствами для охлаждения водой.Каждая зона нагрева 20 "в длину и контролируется тремя точностью 30 сегментов цифровых контроллеров температуры независимоНагревательные зоны нагреваются мощными элементами 1800 MoSi2 до 1700°C. Трубная печь может создавать различные тепловые градиенты путем регулирования температуры трех зон.Это отличная печь для приготовления функциональных материалов под тепловым градиентом, а также может использоваться для наращивания нано- или пленочного роста КВД.

Основные особенности

• Tmax 1700 °C
• Три независимые зоны нагрева, полная длина 1500 мм
• Двойная стальная структура, неразделенная камера печи для защиты от минимальных потерь тепла
• Доступны несколько атмосферных процессов в одном цикле
• Максимальный уровень вакуума достичь 10E-3 торр работал с молекулярным насосом
• Изолированная волокном камера с мощными MoSi2 нагревательными элементами обеспечивает равномерную температуру обеспечивает равномерную температуру
• Контроллер температуры Shimaden PID с программируемыми 30 сегментами
• Вакуумные герметические фланцы SS304 с клапанами и давкометром
• Поддержка двойных фланцев обеспечивает лучшую герметичность и более длительный срок службы труб
• Термопары длительного действия типа B
• Сертификат CE, стандарт

Рэмпинг, жилые и охлаждающие кривые для трубных печей СВД серии 1700 3 зоны

Меры безопасности

• Встроенный амперметр и двойные вольтметры для простого мониторинга и устранения неполадок.
• Защита от перегрева отключает трубную печь, если температура находится за пределами допустимого диапазона (см. руководство контроллера) или когда термопары сломаны или неисправно функционируют
• Защита от отключения питания возобновляет работу печи сразу после точки отключения при восстановлении питания
• Контроль PID на основе микропроцессора обеспечивает оптимальный тепловой процесс с минимальным превышением

Галерея продуктов

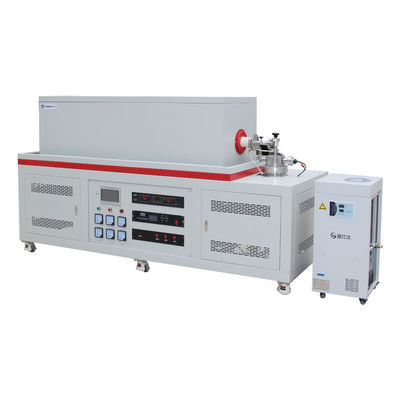

Передний вид дляТюбная печь СВД зоны 31700 градусов Цельсия

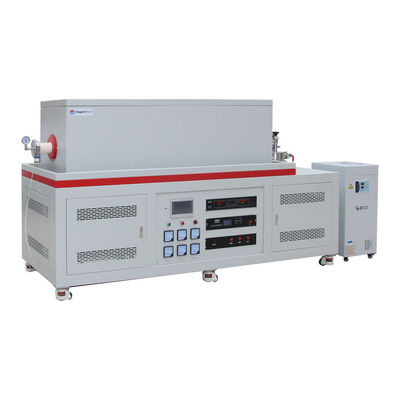

Боковой виддля 1700CТюбная печь СВД 3-й зоныс устройством водоохлаждения

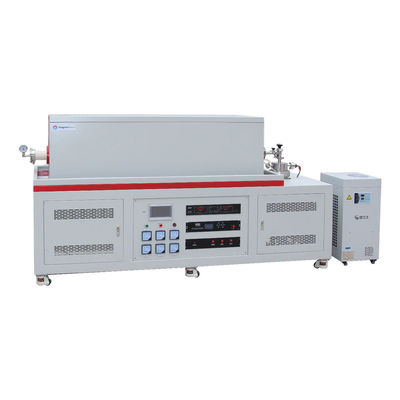

Подробная информациядля1700CТюбная печь СВД 3-й зоныс фланцем для охлаждения водой и агрегатом для насоса молекумера

Технические спецификации

Примечания к заявке

• Не наполняйте любой взрывчатый газ, такой как водород или метан, в трубку печи без необходимых мер безопасности и надзора
• 1700C трубные печи с алюминиевой трубкой предназначены для использования под вакуумом и низким давлением; 0.2 бар / 3 psi / 0.02 MPa
• Чтобы свести к минимуму скорость трещин керамических труб, пожалуйста, изменить положение (отметить четыре точки на трубе) каждой партии
• Небольшие трещины могут появиться на поверхности огнеупорной керамики при длительном использовании.

Сравнение размеров
