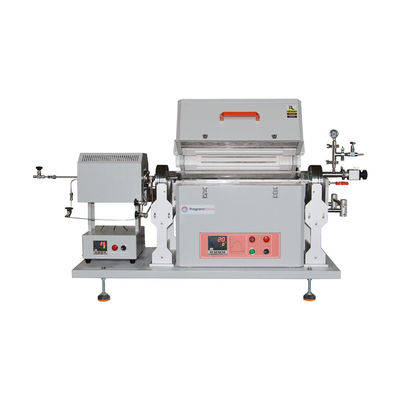

1100C Кварцевая трубная печь с твердым предшественником сублиматора для CVD 2D слоев TMDs

Обзор продукта для окислительной диффузионной тепловой трубной печи

PTC D110/440/12NG представляет собой компактную трубную печь CVD 1100 °C с предшественником сублимации.Полностью четырехканальные газовые входы построены на сублимации, которая позволяет подачи различных газов для переноса исходного пара в основной нагреватель для дальнейшего разложения и осажденияУстановка держателя образца, установленная на правом фланце, скользит для легкой загрузки/разгрузки образца..

Основные особенности

• Комплексная система СВД-печи с:
• 4.33" O.D x 4.05" I.D x 29.13" Длина кварцевой трубы (OD 110 x ID 103 x L 740, мм)
• 1100oC Максимальная рабочая температура с точностью +/- 1oC
• Водоохлаждающий фланц на правой стороне скользит для легкой загрузки образца
• Водоохлаждающий фланц на левой стороне между нагревателем и печю используется для подачи предварительно нагретого газа и уплотнения
• Четырехканальный газовый вход (1/8 "Dia трубки и трубки фитинга) встроены на левой стороне фланца
• Один небольшой нагреватель прикреплен к левому боковому фланцу печи для предварительного нагрева входного газа, жидкости или испарения твердого химического вещества, которое затем будет доставлено в печь СВД:
• Пожалуйста, нажмите на картинку слева для получения дополнительной информации:
• 1.2'O.D x 6'L SS трубы в качестве тепловой камеры
• Вакуумный уплотненный 1" ID маленькая кварцевая трубка внутри обогревателя (Фото 2)
• 400oC Максимальная рабочая температура (например, нагреватель на 1000oC)
• Фланц на левой стороне для уплотнения газа и входа

Рампирование, размещение и охлаждение для лабораторных печей серии 1200

Меры безопасности

• Встроенный амперметр и двойные вольтметры для простого мониторинга и устранения неполадок.
• Защита от перегрева отключает трубную печь, если температура находится за пределами допустимого диапазона (см. руководство контроллера) или когда термопары сломаны или неисправно функционируют
• Защита от отключения питания возобновляет работу печи сразу после точки отключения при восстановлении питания
• Контроль PID на основе микропроцессора обеспечивает оптимальный тепловой процесс с минимальным превышением

Галерея продуктов

Предшественник сублиматорного устройства для трубной печи СВД

Технические спецификации

Примечания к заявке

• Не наполняйте любой взрывчатый газ, такой как водород или метан, в трубку печи без необходимых мер безопасности и надзора
• Лабораторные трубные печи с кварцевой трубкой предназначены для использования под вакуумом и низким давлением < 0,2 бара / 3 пс / 0,02 МПа
• Небольшие трещины могут появиться на поверхности огнеупорной керамики при длительном использовании.

Сравнение размеров
