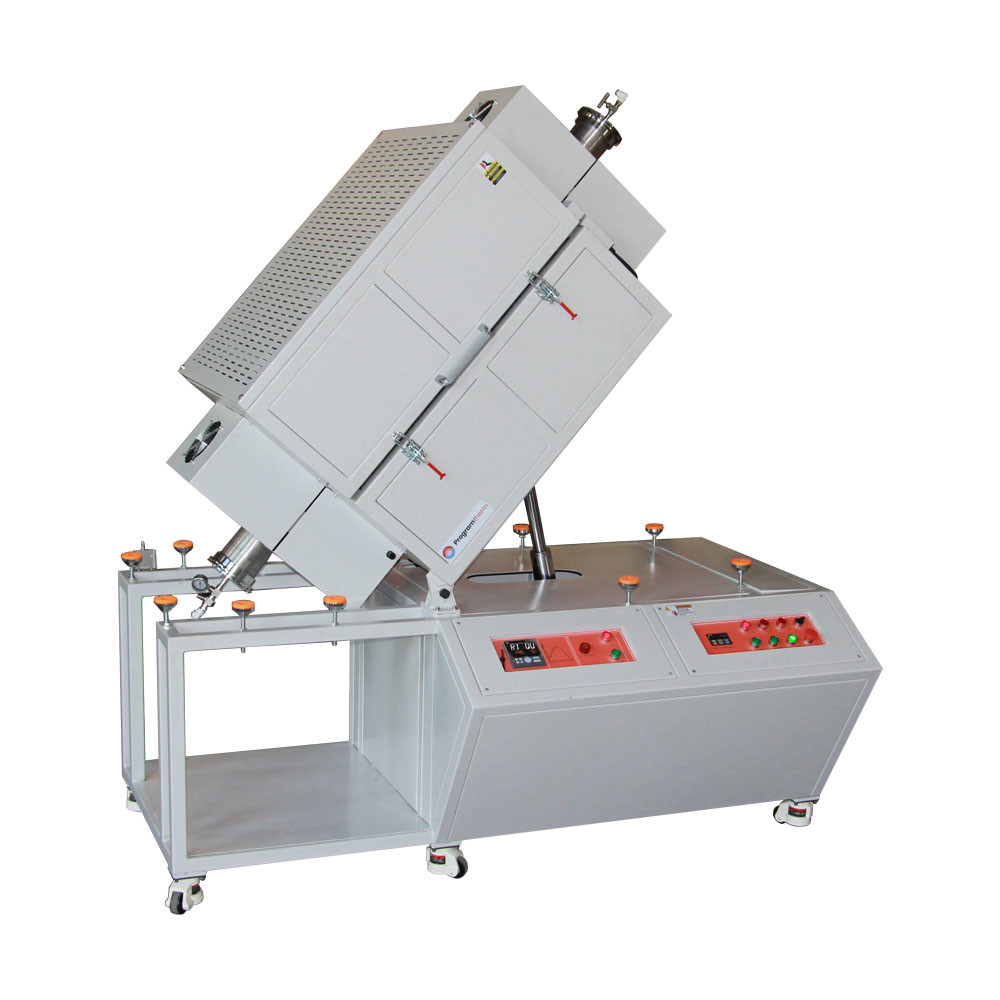

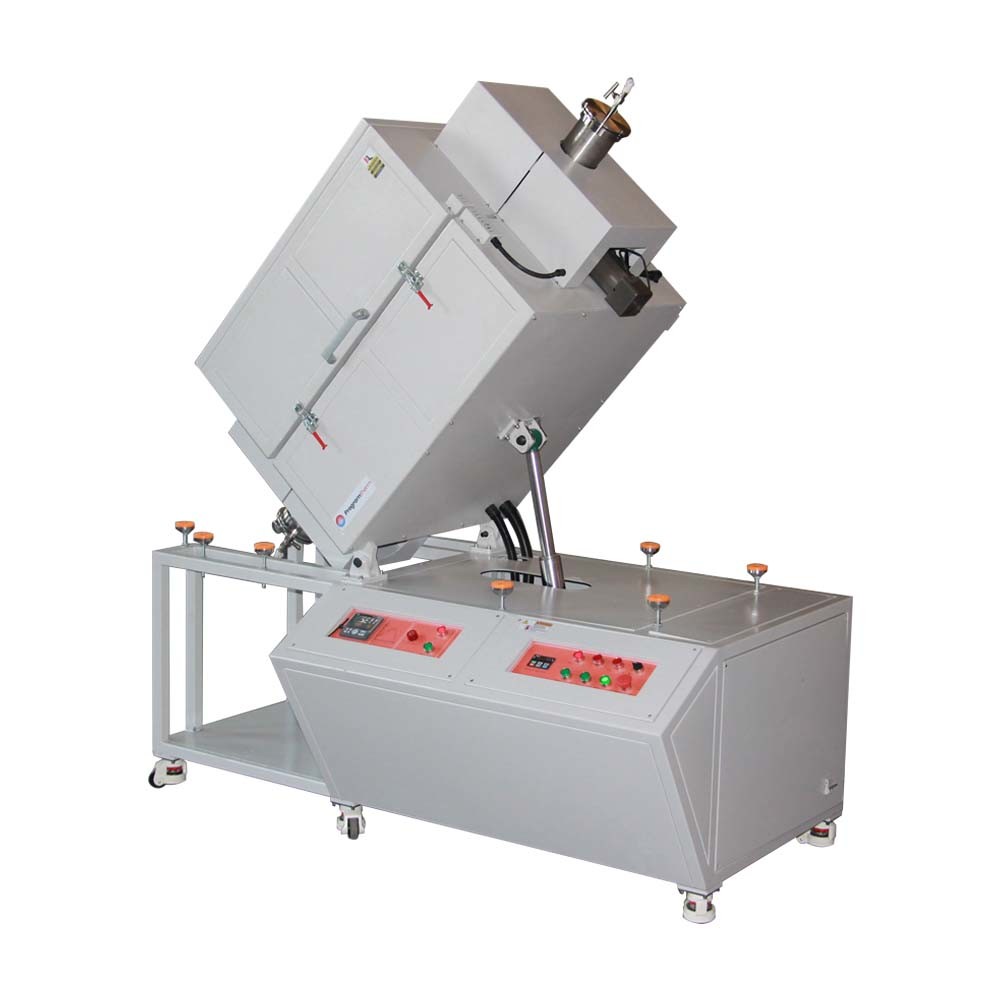

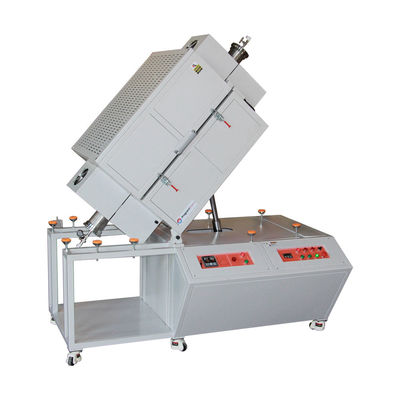

1200C Большая вертикальная вращающаяся однозоновая трубная печь с металлической трубой OD300mm

Обзор продукции

PTR D300/600/12 представляет собой большую одну зону нагрева нагрева, наклонную и вращающуюся трубную печь, корпус печи может наклоняться до 90°/ вертикально,печь сконструирована с двумя полукруговыми камерами с встроенным сплавным катушным проводомТрубка печи изготовлена из 310SS трубки из нержавеющей стали с встроенным в смешивающее лезвие, эффективный объем загрузки составляет 10L, и вращающаяся скорость может быть регулирована в диапазоне 0,1-5rmp.Особенно подходящий для термической обработки гранулированных материалов, такие как кальцинирующий оксид керамики и порошок графита и т.д.

Основные особенности

• Tmax 1200°C
• Печь с одной зоной нагрева, вращающаяся, наклоняющаяся, вертикальная трубная печь
• Ручная дверь печи с гидравлическими стержнем
• Изоляционная камера из керамических волокон с встроенным нагревательным проводом
• 310SS трубка с встроенным смешивающим лезвием, объем загрузки 10L, вращающаяся скорость 0,1-5rmp
• Оборудовать воздушное охлаждение на обоих концах труб
• Фланц уплотнения SS304 с газовым входом и выходом
• Термопары типа N
• Цифровой контроллер PID с программируемыми 30 сегментами
• Поддержка двойных фланцев обеспечивает лучшую герметичность и более длительный срок службы труб
• Сертификат CE

Меры безопасности

• Встроенный амперметр и двойные вольтметры для простого мониторинга и устранения неполадок.
• Защита от перегрева отключает печь, если температура выходит за пределы допустимого диапазона (см. руководство контроллера) или когда термопары сломаны или неисправно функционируют.
• Защита от отключения питания возобновляет работу печи сразу после момента отключения, когда электричество восстанавливается.
• Контроль PID на основе микропроцессора обеспечивает оптимальный тепловой процесс с минимальным превышением

Подробная информация о продукции

1200°C Большая вертикальная вращающаяся трубная печь с одной зоной нагрева

• Печь с вращающейся трубкой состоит из семи частей: корпуса печи, трубы 310S, уплотнительных фланцев, системы подачи газа, системы подъема, вращающейся системы и системы управления температурой.
• Внешняя стальная оболочка печи обрабатывается маринованием и фосфатированием, покрытие порошковым покрытием на поверхности, коррозионная и окислительная стойкость, встроенный охлаждающий вентилятор,температура поверхности Rt+45°C
• Выдающийся внешний вид, соответствие ISO, CE

Нагревательная камера с металлической трубой для трубной печи 1200°C

• Печь изготавливается из двух полукруглых керамических волоконных материалов, вакуумно отфильтрованных и плотно соединенных в одну часть.
• Длина зоны нагрева 600 мм и металлическая труба OD 300 мм
• Процессорная труба изготовлена из сварной трубы 310S, поверхностная полировка, теплостойкость до 1100°C, средняя нагревательная труба OD300mm, зона не нагревательная OD120mm,3 горизонтальные равные расстояния перемешивания лопаток сварки внутри трубы, материалы нагреваются равномерно во время процесса вращения.
• Оснащенная гидравлической станцией и гидравлическим цилиндром, корпус печи может наклоняться на 90° для легкой разгрузки.
• Термопары типа N на верхней части камеры печи

304SS уплотнительный фланц, поддержки труб печи, 1/4 "пагоды газовый сосуд

• Оснащенные SS304 уплотнительными фланцами для быстрой загрузки и разгрузки материалов, запечатанные высокотемпературными уплотнительными кольцами из фтора
• Впуск и выход воздуха принимает G1/4-дюймовый воздушный сосуд пагоды, который может быть подключен к трубе из PTFE с наружным диаметром 8 мм. Максимальный вакуум может достигать 10 * -7 торр
• Оборудовано системой воздушного охлаждения на верхней части трубы

Программы нагрева для большой вертикальной вращающейся трубной печи 1200°С

• 32 программируемых сегмента, скорость нагрева 1-20C/мин, свободно регулируемая
• Хорошая теплоизоляция, естественное охлаждение, медленное охлаждение
• 7 "тач-скрин панель является необязательным, нагревательные программы могут быть показаны своевременно, и загрузить

Технические спецификации

Примечания к заявке

• Давление кварцевой трубы должно быть ниже 0,02 МПа
• Источник газа должен оснащать клапан понижающего давление
• Перед заполнением редукционных газов, таких как H2, должны выкачивать воздух из трубы
• При заполнении газов из газового входа в трубу, следует убедиться, что газовый выходный клапан открыт

Сравнение размеров
