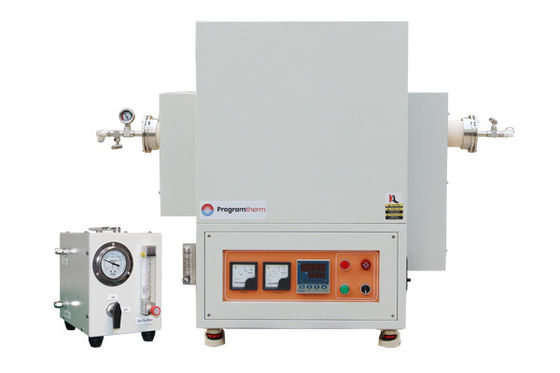

1700C однозоновая вращающаяся трубная печь с фланцем и 80 мм алюминиевой трубой - PTR D80/300/17

Обзор продукции

PTR D80/300/17 - это однозоновая печь на 1700°C, вращающаяся на скамейке, скорость вращения 1-8 оборотов в минуту свободно регулируемая,позволяет порошкообразным или гранулированным образцам внутри полностью и равномерно реагировать с атмосферой или вакуумным синтерированием- Двухслойная структура оболочки из углеродистой стали. 1800# высокая алюминиевая керамическая изоляция. 99,5% алюминиевая трубка, быстро открывающиеся уплотнительные фланцы с 1/4-дюймовым адаптером газовой трубы, MoSi2 нагревательные элементы,программируемый 30-сегментный цифровой контроллер с точностью +/-1C.

Основные особенности

• Tmax 1700°C
• Единая зона, скамейка, вращающаяся трубная печь
• Двойная стальная конструкция, минимальная потеря тепла
• Индивидуальный набор одноканальной системы подачи газа
• Скорость вращения 1-8 оборотов в минуту
• Изолированная волокном камера для максимальной температурной стабильности и однородности
• Мощные нагревательные элементы MoSi2 обеспечивают равномерную температуру
• Цифровой контроллер PID с программируемыми 30 сегментами
• 99Трубка для обработки содержания алюминия 0,5% с герметичной фланцей SS304 с адаптером для газовой трубы 1/4 "
• Поддержка двойных фланцев обеспечивает лучшую герметичность и более длительный срок службы труб
• Термопары длительного действия типа B
• Сертификат CE, стандарт

Меры безопасности

• Встроенный амперметр и двойные вольтметры для простого мониторинга и устранения неполадок.
• Защита от перегрева отключает печь, если температура выходит за пределы допустимого диапазона (см. руководство контроллера) или когда термопары сломаны или неисправно функционируют.
• Защита от отключения питания возобновляет работу печи сразу после момента отключения, когда электричество восстанавливается.
• Контроль PID на основе микропроцессора обеспечивает оптимальный тепловой процесс с минимальным превышением

Подробная информация о продукции

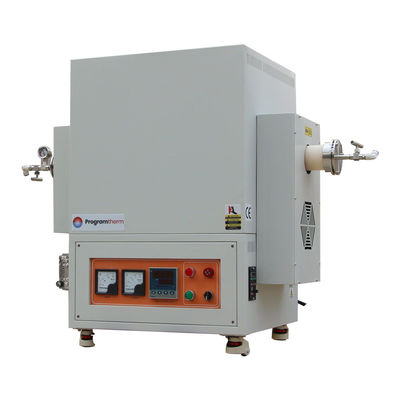

1700°C Однозоновая ротационная трубная печь с фланцами и алюминиевой трубкой

• Однозонная вращающаяся трубчатая печь 1700°C состоит главным образом из пяти частей: корпуса печи, трубы печи, аксессуаров для уплотнения фланца, системы подачи газа и системы контроля температуры
• Внешняя стальная оболочка печи обрабатывается маринованием и фосфатированием, покрытие порошковым покрытием на поверхности, коррозионная и окислительная стойкость, встроенный охлаждающий вентилятор,температура поверхности Rt+45°C
• Выдающийся внешний вид, соответствие ISO, CE

1700°C ОДНАЯ ЗОНА С высокой температурой РОТАРИЙНАЯ ТУБНАЯ ОВНА

• Керамическая изоляция с высоким содержанием алюминия, гравировка с помощью ЧПУ, плотное соединение стен камер, нагреватель MoSi2 типа U, устойчивый к температуре до 1800 °C
• Длина нагрева 300 мм, подходящая для труб с диаметром алюминия 40-80 мм.Критическая часть зоны нагрева внутри трубы печи оборудована пробкой керамической трубы, который может эффективно предотвратить выброс тепла и уменьшить потерю тепла
• Термопары типа B

ПРИМЕЧАНИЕ:Структура камеры предназначена только для справки, примите настоящий проект в качестве стандартного

Быстрооткрывающий фланц с вращающимся соединением, 1/4 "пагода газовая сосна

• Оснащенные быстрооткрывающимися фланцевыми принадлежностями SS304 для быстрой загрузки и разгрузки материалов, запечатанные герметическими кольцами из фторной резины, устойчивой к высоким температурам
• Впуск и выход воздуха принимает G1/4-дюймовый воздушный сосуд пагоды, который может быть подключен к трубе из PTFE с наружным диаметром 8 мм. Максимальный вакуум может достигать 10 * -7 торр
• Оснащенные регулируемыми скобками фланца для обеспечения безопасной и стабильной работы трубы печи

Индивидуальный набор одноканального газоснабжающего устройства

• Лабораторные трубные печи 1200C-1700C все оснащены одноканальным устройством подачи газа
• Двойные соединения феррулы; газовый плавучий потокомер, скорость потока регулируется диапазоны 60-600 мл/мин
• Доступные газы: N2, Ar, H2, CO и т.д.

Примечание:При заполнении газов-уменьшителей необходимо установить контрольные клапаны, односторонние клапаны, системы очистки выхлопных газов и т.д.

Контрольная панель для 1700°C ОДНОЙ ЗОНЫ С высокой температурой Ротационная трубная печь

• Интегрированная конструкция с контроллером температуры, амперметром, вольтметром, кнопками функции на панели
• Интеллектуальный PID-регулятор температуры с 30-сегментными программами, точность ±1°C
• Отключение питания, перегрев, разрыв термопары и защита от выгорания
• Функция самонастройки температуры
• С интерфейсом связи 485 (необязательно)

ПРОГРАММЫ ОТГОРИВАНИЯ для 1700°С ОДНОЗОННОЙ РОТАРИЙНОЙ ТУБНОЙ ПРЕДСТОРЕННЫ

• Программируемые 30 сегментов, скорость нагрева 1-10C/мин свободно регулируемая
• Хорошая теплоизоляция, естественное охлаждение, медленное охлаждение
• 7 "тач-скрин панель является необязательным, нагревательные программы могут быть показаны своевременно, и загрузить

Технические спецификации

Примечания к заявке

• Давление трубки обработки должно быть ниже 0,02 МПа
• Источник газа должен оснащать клапан понижающего давление
• Перед заполнением редукционных газов, таких как H2, должны выкачивать воздух из трубы

Сравнение размеров
