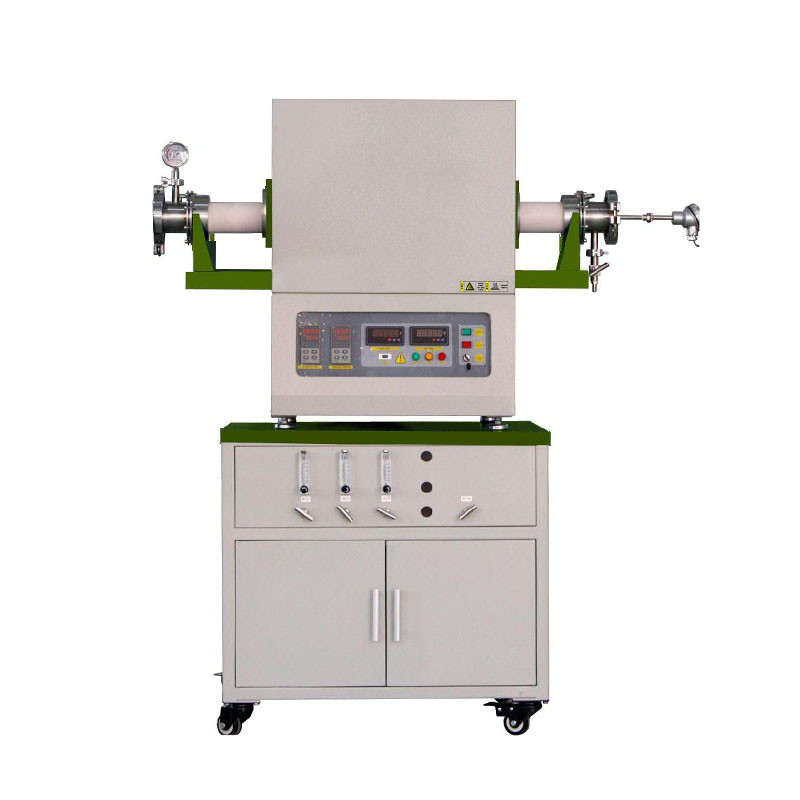

Трубная печь СВД с газовыми плавательными счетчиками 3-канального типа

Обзор продукта для трубной печи 1700C CVD

1700C серии Газоуправляемая трубная печь CVD включает в себя два или три газовых канала, смешанную газоуправляемую систему, керамическую трубку с высоким содержанием алюминия с герметическими фланцами SS304, нагреваемую с помощью стержней MoSi2,Tmax 1700°C (1500°C при высоком уровне вакуума). Самонастройка PID на основе микропроцессора обеспечивает отличное управление без превышения и точности +/- 1 °C. Максимальный уровень вакуума может быть достигнут до 10E-3 torr с молекулярным вакуумным насосом.

Основные особенности

• Tmax 1700 °C
• Электрическая нагревка, две зоны нагрева, высокая температура, вакуумная трубная печь
• Двойная стальная структура, не разделенная камера печи для защиты от минимальных потерь тепла
• Доступны несколько атмосферных процессов в одном цикле
• Максимальный уровень вакуума достичь 10E-3 торр работал с молекулярным насосом
• Изолированная волокном камера с мощными MoSi2 нагревательными элементами обеспечивает равномерную температуру обеспечивает равномерную температуру
• Контроллер температуры Shimaden PID с программируемыми 30 сегментами
• Вакуумные герметические фланцы SS304 с клапанами и давкометром
• Поддержка двойных фланцев обеспечивает лучшую герметичность и более длительный срок службы труб
• Термопары длительного действия типа B
• Сертификат CE, стандарт

Рампирование, размещение, охлаждение кривых для трубных печей серии 1700

Меры безопасности

• Встроенный амперметр и двойные вольтметры для простого мониторинга и устранения неполадок.
• Защита от перегрева отключает трубную печь, если температура находится за пределами допустимого диапазона (см. руководство контроллера) или когда термопары сломаны или неисправно функционируют
• Защита от отключения питания возобновляет работу печи сразу после точки отключения при восстановлении питания
• Контроль PID на основе микропроцессора обеспечивает оптимальный тепловой процесс с минимальным превышением

Технические спецификации

Примечания к заявке

• Не наполняйте любой взрывчатый газ, такой как водород или метан, в трубку печи без необходимых мер безопасности и надзора
• 1700C трубные печи с алюминиевой трубкой предназначены для использования под вакуумом и низким давлением; 0.2 бар / 3 psi / 0.02 MPa
• Чтобы свести к минимуму скорость трещин керамических труб, пожалуйста, изменить положение (отметить четыре точки на трубе) каждой партии
• Небольшие трещины могут появиться на поверхности огнеупорной керамики при длительном использовании.

Сравнение размеров
